Cut-Offs (CI-3)

Homepage - www.emv-net.de

09.12.2008


	Supply Micro Interruptions - Cut Offs


	Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Störfestigkeit einer elektronischen Baugruppe gegen kurze Unterbrechungen auf den Versorgungsleitungen zu bestimmen. Dies ist keine EMV-Prüfung im eigentlichen Sinn und wird deshalb auch manchmal im Rahmen der elektrischen Prüfungen durchgeführt. Dabei wird untersucht, wie sich der Prüfling verhält, wenn durch kurzes Öffnen von Relais oder Schalterkontakten bzw. durch kurzes Unterbrechen von Verbindungsstellen im Kabel, die Versorgungsspannung ausfällt.


	Referenzdokumente

	Diese Seite referenziert auf die ISO 16750. Die dargestellten Aufbauzeichnungen weichen allerdings dadurch von der ISO ab, indem die Peripherie sich ebenfalls auf der Isolierung befindet.

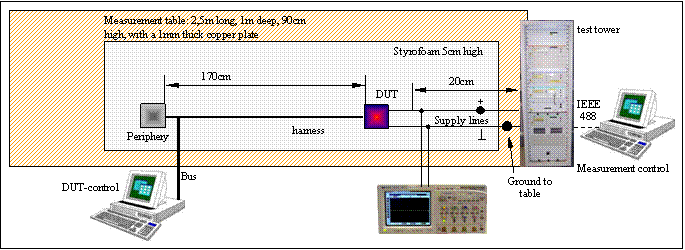

	Aufbau der Prüfungen für Micro Interruptions


	Durchführung einer Messung

Alle vorhandenen Versorgungsleitungen müssen zusammen geprüft werden.
Die Prüfung ist mit jeder einzelnen Versorgungsleitung zu wiederholen.
Jeder Puls ist für alle Leitungen anzuwenden.
Die Versorgungsspannung Us hängt von der Versorgung des Prüflings ab (14V, 5V, 24V, ...)
Bei dem verwendeten Generator ist darauf zu achten, dass er die Versorgung hochohmig schaltet und nicht das Ausgangssignal auf Masse zieht.

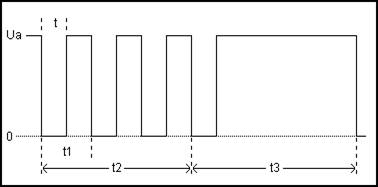

	Beispielhafte Einstellungen für die Micro Interruptions


	Unterbrechung bei einem Steckerpin

U_s	DUT
t	2µs
t_f	≤1µs
t_r	≤1µs
t₁	1ms
t₂	4s
t₃	10s
Cycles	10


	Unterbrechung bei einem Relaiskontakt

U_s	DUT
t	100µs
t_f	≤1µs
t_r	≤1µs
t₁	1ms
t₂	4s
t₃	10s
Cycles	10


	Unterbrechung bei einem Schalter

U_s	DUT
t	5ms
t_f	≤1µs
t_r	≤1µs
t₁	10ms
t₂	100ms
t₃	10s
Cycles	10


	Unterbrechung bei dem Zündschlüssel1

U_s	DUT
t	50ms
t_f	≤1µs
t_r	≤1µs
t₁	100ms
t₂	1s
t₃	10s
Cycles	10


	Unterbrechung bei dem Zündschlüssel 2

U_s	DUT
t	300ms
t_f	≤1µs
t_r	≤1µs
t₁	600ms
t₂	6s
t₃	10s
Cycles	3


	Anforderungen an den Prüfling

Test	Functional class
Steckerpins	A
Relais	B
Schalter	B
Zündschlüssel 1	C
Zündschlüssel 2	C
