Der Sinn dieser Prüfung ist es, die Störfestigkeit einer elektronischen Baugruppe gegen ein magnetisches Feld, das im Bereich 15Hz bis 150kHz liegt, zu bestimmen.
Referenzdokumente
Diese Seite referenziert auf die ISO 11452-1 und ISO 11452-8.

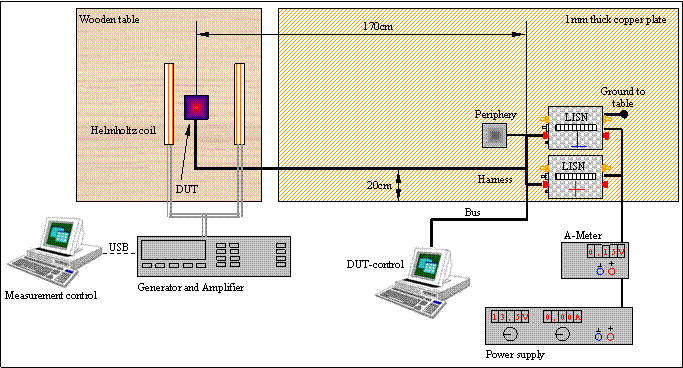

Beispielhafter Aufbau der Prüfung mit einer Helmholtzspule
Beispielhafte Positionen des Prüflngs zwischen der Helmholtzspule
x-Position
y-Position
Z-Position
Durchführung einer Messung
Störfestigkeitsmessungen mit der Helmholtzspule werden in der Regel zwischen 15kHz und 150kHz durchgeführt.
Die Messungen müssen in drei verschiedenen Raumrichtungen, bezogen auf das Magnetfeld, durchgeführt werden.
Die Grenze der magnetischen Beeinflussung wird in der Regel durch den Maximalstrom des Verstärkers bestimmt.
Bei den Messungen wird in der Regel als Modulationsart CW (Continuous Wave) verwendet.
In der Regel wird die Substitutonsmethode verwendet.
Beispielhafte Einstellungen
Frequency range[kHz]
Dwell time [s]
Step size [%]
Modulation
Remarks
15 - 100
2
10
CW
100 - 150
2
5
CW
Berechnung der Testfrequenzen (ab 10Hz und bei 10%):
Berechnung der Testfrequenzen (ab 100kHz und bei 5%):
Anforderungen an den Prüfling
Frequency range [Hz]
Field strenght [dBµA/m]
Functional class
15 – 60
180
A
60 – 10k
180-(18*log(f/60))
A
10k – 150k
140
A
Für f sind dabei die Frequenzpunkte in Hz einzusetzen.
