	Störfestigkeitsmessungen mit Handy


	Grund der Prüfung


	Der Sinn dieser Prüfung ist es, die Störfestigkeit einer elektronischen Baugruppe gegen ein elektromagnetisches Feld, das durch ein Mobilfunktelefon verursacht wird, zu ermitteln.


		Referenzdokumente

	Es ist kein Dokument vorhanden, auf das referenziert werden kann.

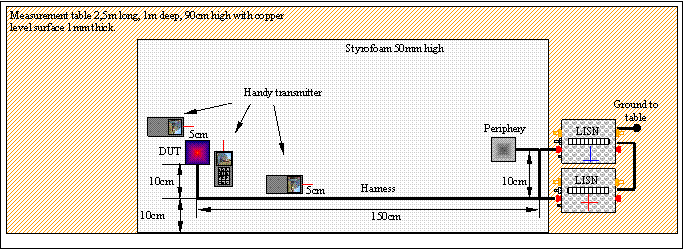

	Mechanischer Aufbau der Prüfung

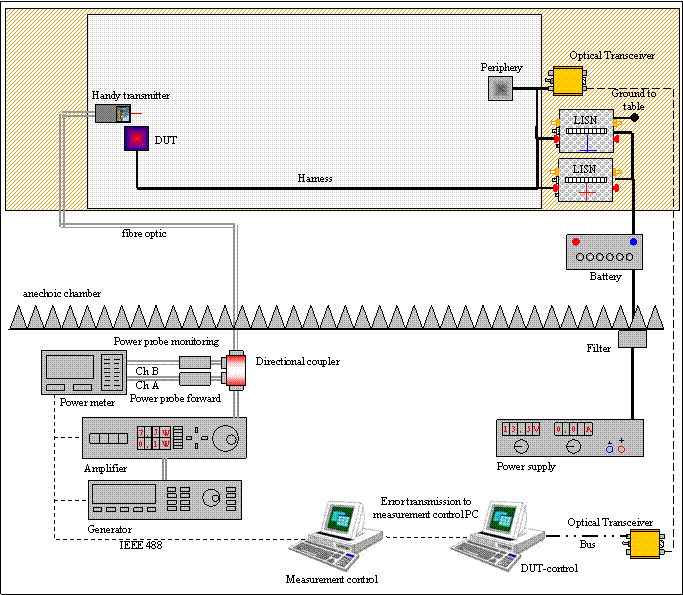

	Beispielhafte Verschaltung des Prüfaufbaus


	Durchführung einer Messung

	Störfestigkeitsmessungen mit der Handynachbildung werden in der Regel von 28MHz bis 2600MHz durchgeführt. Die Antenne des Handy sollte parallel zum Prüfling oder dem Kabelbaum liegen. Die Prüfung sollte an mehreren verschiedenen Stellen durchgeführt werden, die anschließend zu dokumentieren sind. Der Abstand zwischen Antenne und Prüfort sollte nicht höher als 5cm sein. Für jede Frequenz muss eine angepasste Antenne verwendet werden. Bei den Messungen werden unterschiedliche Modulationsarten verwendet. In der Regel CW (Continuous Wave) und PM (Pulse Modulation). Die Prüfung wird mit fest eingestellten Frequenzen durchgeführt. In der Regel wird die Substitutonsmethode verwendet.

Achtung: Die Messung sollte immer innerhalb einer geschirmten Kabine stattfinden. Personen sollten sich während der Prüfung nicht innerhalb der Kabine aufhalten. Da die verwendete Leistung bei der Prüfung, die sonst üblichen Leistungen überschreitet, werden Felder erzeugt, die 200V/m und höher sind. Diese Felder überschreiten in der Regel die von der Berufsgenossenschaft erlaubten Feldstärken. Einige Automobilhersteller (keine Deutschen) fordern ein Abfahren des Prüflings mit der Handynachbildung. Dies sollte so entweder nicht durchgeführt werden oder es sollten übliche Schutzanzüge verwendet werden.


	Beispielhafte Einstellungen

	Verwendete Modulationen

Modulation	CW	PM1	PM2	PM3	PM4
Definition	Continuous wave	PM 217Hz Duty cycle 50%	PM 50Hz Duty cycle 50%	PM 1600Hz Duty cycle 50%	PM 700kHz Duty cycle 50%


	Verwendete Frequenzen

Frequency [MHz]	28	40	52	75	125	145	155	165	223	350	385	410	430	480	510	735	785	815
Power level 1 [W]	12	12	12	12	12	17	17	17	12	12	12	12	15	12	12	7	7	7
Power level 2 [W]	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	n.a.	10	10	10
Modulation	CW	CW	CW	CW	CW	CW	CW	CW	CW	CW	CW PM1	CW PM1	CW	CW PM1	CW	CW PM1	CW PM1	CW PM1

Frequency [MHz]	835	880	900	940	1270	1440	1750	1880	1950	2020	2450	2535	2590
Power level 1 [W]	7	7	12	2	2,5	2	4	4	4	4	0,5	2	4
Power level 2 [W]	10	10	n.a.	3	n.a.	3	6	6	6	6	n.a.	3	6
Modulation	CW PM1	CW PM1	CW PM2	CW PM1	CW PM2	CW PM1	CW PM3	CW PM3	CW PM3	CW PM3	CW PM3 PM4	CW PM3	CW PM3


	Beispielhafte Anforderungen an den Prüfling

Einteilung	Abstand Handynachbildung - Prüfling	Funktionsklasse bei Power level 1	Funktionsklasse bei Power level 2
Geräte, die direkt in Kontakt mit einem Handy kommen können	Kontakt	C	D
Geräte, die sich in 20mm Entfernung von einem Handy befinden können	20mm	B	C
Geräte, die sich in mehr als 20mm Entfernung von einem Handy befinden können	50mm	A	keine
