Der Sinn dieses Prüfung ist es, die Störfestigkeit einer elektronischen Baugruppe gegen ein elektromagnetisches Feld zu bestimmen.
Referenzdokumente
Diese Seite referenziert auf die ISO 11452-1 und ISO 11452-2.

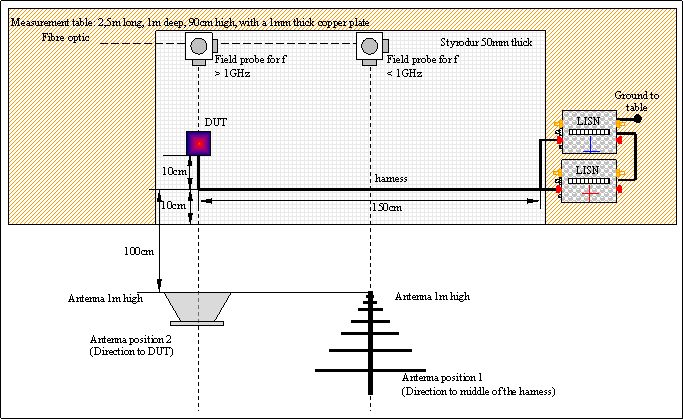

Mechanischer Aufbau der Prüfung

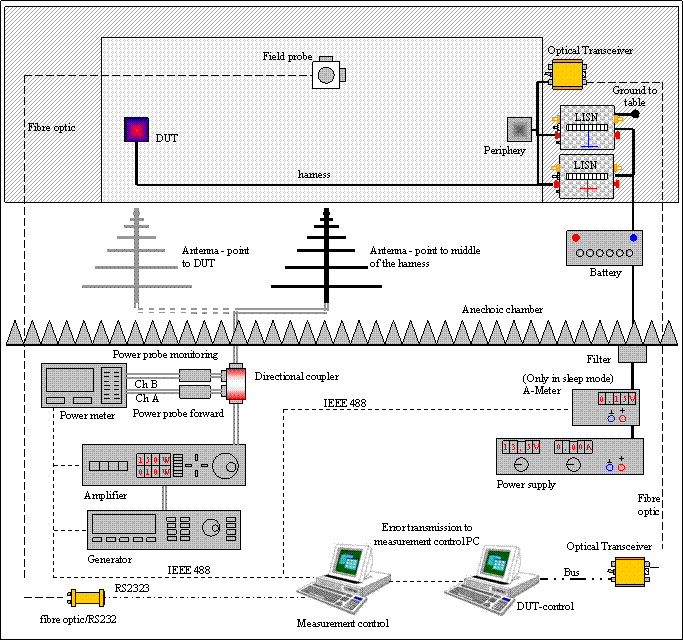

Beispielhafte Verschaltung des Prüfaufbaus unterhalb von 1GHz

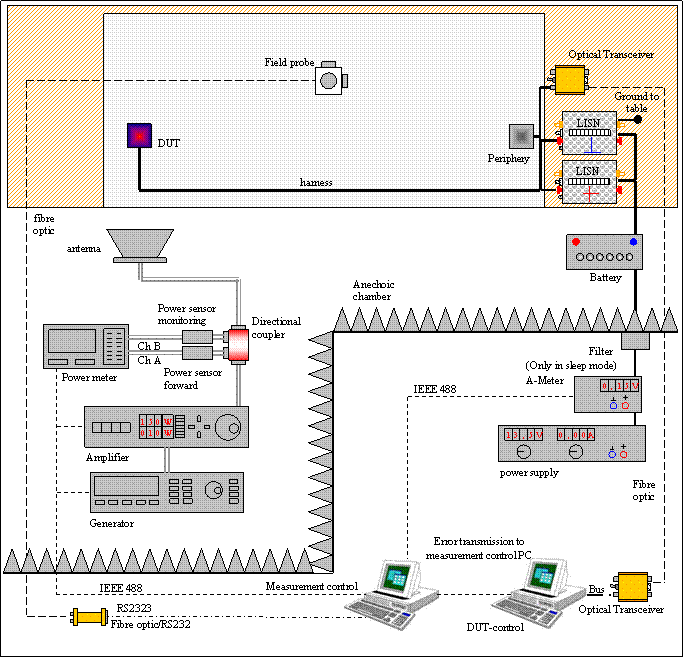

Beispielhafte Verschaltung des Prüfaufbaus oberhalb von 1GHz
Durchführung einer Messung
Störfestigkeitsmessungen mit der Antenne werden in der Regel ab 200MHz durchgeführt.
Die Messungen müssen mit horizontaler und vertikaler Polarisation der Antenne durchgeführt werden.
Bei Messungen bis 1GHz zeigt die Antenne auf die Mitte des Kabelbaums.
Bei Messungen zwischen 800MHz und 1GHz sollte die Antenne auf die Mitte des Kabelbaums und auf den Prüfling ausgerichtet sein.
Bei Messungen oberhalb von 1GHz zeigt die Antenne nicht mehr auf die Mitte des Kabelbaums, sondern nur auf den Prüfling.
Bei der Verweilzeit (dwell time) ist auf die Zykluszeit des Prüflings zu achten. Die unten angegebenen Werte sind lediglich Mindestzeiten.
Bei den Messungen werden unterschiedliche Modulationsarten verwendet. In der Regel CW (Continuous Wave), AM (Amplitude Modulation) und PM (Pulse Modulation).
In der Regel wird die Substitutonsmethode verwendet.
Beispielhafte Einstellungen
Frequency range[MHz]
Dwell time [s]
Step size [%]
Modulation
Remarks
200 - 800
2
2
CW; AM: 1kHz, m=80%;
800 - 1000
2
2
CW; AM: 1kHz, m=80%; PM1: 577µs, 4600µs
1000 – 1200
2
2
CW; PM1: 577µs, 4600µs
1200 - 1400
2
2
CW; PM2: 100µs, 3333µs
1400 - 2500
2
2
CW; PM1: 577µs, 4600µs
2500 - 3200
2
2
CW; PM2: 100µs, 3333µs
Berechnung der Testfrequenzen (ab 100MHz und bei 2%):
Anforderungen an den Prüfling
Field strenght [V/m]
Functional class
100
A
150
B
200
C
Vorgaben für die Messungen nach der EU Gesetzgebung
