22.11.2008

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Höhe von Spannungspulsen von Baugruppen auf deren Zuleitungen zu bestimmen. Der Test bestimmt die durch das Abschalten und Einschalten des Prüflings entstehenden Spannungsspitzen. Dieser Test ist vorwiegend für induktive Lasten gedacht.

Referenzdokumente

Diese Seite referenziert auf die ISO 7637-2.

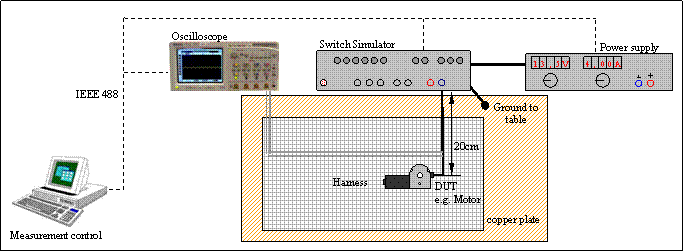

Aufbau der Prüfung

Durchführung einer Messung

• Die Messungen müssen mit einem digitalen Speicheroszilloskop mit mindestens 1GHz sampling rate und 500MHz Bandbreite durchgeführt werden.
• Bei den Messungen muss der Messkopf eine Grenzfrequenz von mindestens 500MHz besitzen.
• Es muss eine Messserie von mindestens 100 Messungen durchgeführt werden.
• Die Zeit zwischen zwei Schaltvorgängen muss grösser sein als die Zeit bis der Prüfling wieder stabil arbeitet.

Beispielhafte Anforderungen
