Abstrahlungsmessungen mit der Stromzange

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Höhe der Abstrahlung von einer elektronischen Baugruppe auf deren Zuleitungen zu bestimmen. Durch die Messung wird festgestellt, ob ein Einfluss auf andere elektronische Baugruppen vorhanden sein kann. Im Automobil werden dabei in erster Linie die Einflüsse auf Kommunikations- und Unterhaltungsgeräte untersucht.

Referenzdokumente

Diese Seite referenziert auf die CISPR-25.

Mechanischer Aufbau der Prüfung

Aufbauzeichnung CE-04

Verschaltung des Prüfaufbaus

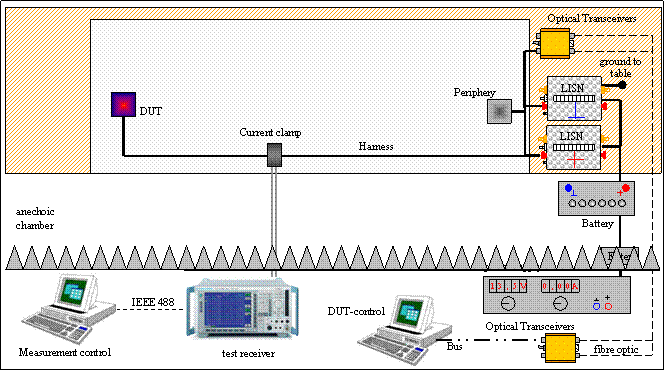

Elektrisch CE-04

Durchführung einer Messung

  • Bei den Messungen müssen alle drei Grenzwerte eingehalten werden. Das Überschreiten eines Grenzwertes führt automatisch zu einer nicht bestandenen Messung.
  • Die Messungen müssen mit dem Peak, dem Average und dem Quasi-Peak Detektor durchgeführt werden.
  • Die Emissionen sind an zwei Zangenpositionen (50mm und 70mm vom DUT entfernt) durchzuführen.
  • Es ist manchmal nötig, nicht nur alle Leitungen zusammen, sondern auch die Einzelleitungen zu prüfen (Problemabhängig).
  • Messungen mit der FFT-Methode sind in der Regel nicht zugelassen. Sollten Sie durchgeführt werden, ist darauf zu achten, dass das Messgerät die CISPR 16 Qualifikation besitzt.
  • Bei der Verweilzeit (dwell time) ist auf die Zykluszeit des Prüflings zu achten. Die unten angegebenen Werte sind lediglich Mindestzeiten.

Beispielhafte Einstellungen für einen Messempfänger

Frequency range[MHz]

Band width [kHz]

Dwell time Peak & Average [ms]

Dwell time QuasiPeak [s]

Step size [kHz]

Detector

0,1 – 30

9

50

1

5

Peak/Average/QuasiPeak

30 – 76

120

20

1

5

Peak/Average/QuasiPeak

76 – 120

120

20

1

60

Peak/Average/QuasiPeak

Beispielhafte Grenzwerte für die Messung

Frequency range [MHz]

class

Average limits [dB(µV/m)]

Peak limits [dB(µV/m)]

QuasiPeak limits [dB(µV/m)]

Bemerkungen

0,10-0,15

-

70

90

70



0,15-0,3

5

50

70

57

LW

0,3-0,53

-

70

90

70



0,53-2

5

34

54

41

MW

2-5,9

-

50

70

57



5,9-6,2

5

33

53

40

SW

6,2-26

-

45

56

52



26-28

5

24

44

31



28-30

-

30

56

43

VHF

30-68

5

24

44

31



68-76

5

18

38

25

TV Band I, VHF

76-108

5

18

38

25

FM

108-120

-

30

50

37



Grundsätzlich ist dabei sinnvoll, erst mit dem Peak Detektor zu messen und mit dem Quasi-Peak Detekor nur dann nachzumessen, wenn die Grenzwerte des Quasi-Peak Detektors mit dem Peak Detektor überschritten wurden. Dies kann die Messzeit extrem verkürzen.
