Abstrahlungsmessungen im niederfrequenten Bereich

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Höhe der Abstrahlung im niederfrequenten Bereich von einer elektronischen Baugruppe auf deren Zuleitungen zu bestimmen. Durch die Messung wird festgestellt, ob ein Einfluss auf andere elektronische Baugruppen vorhanden sein kann. Im Automobil werden dabei in erster Linie die Einflüsse auf Kommunikations- und Unterhaltungsgeräte untersucht.

Referenzdokumente

Es ist kein Dokument vorhanden, auf das referenziert werden kann.

Mechanischer Aufbau der Prüfung

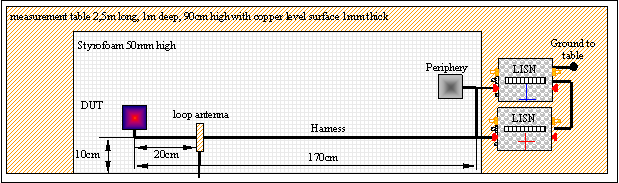

Aufbauzeichnung

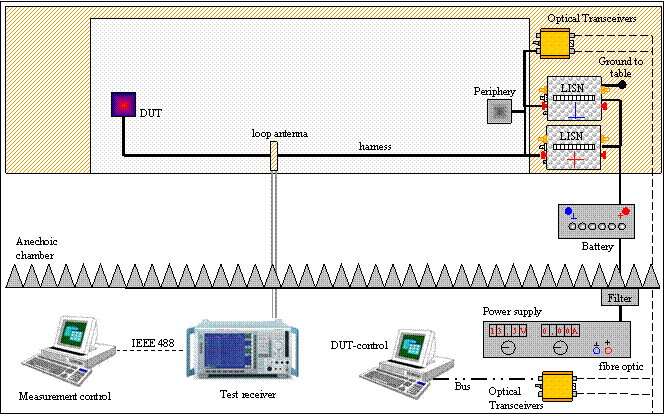

Verschaltung des Prüfaufbaus

Elektrisch

Durchführung einer Messung

  • Bei den Messungen müssen alle drei Grenzwerte eingehalten werden. Das Überschreiten eines Grenzwertes führt automatisch zu einer nicht bestandenen Messung.
  • Die Messungen müssen mit dem Peak und dem Average Detektor durchgeführt werden.
  • Die Messungen müssen sowohl mit dem kompletten Kabelbaum als auch mit jeder einzelnen Leitung durchgeführt werden.
  • Messungen mit der FFT-Methode sind in der Regel nicht zugelassen. Sollten Sie durchgeführt werden, ist darauf zu achten, dass das Messgerät die CISPR 16 Qualifikation besitzt.
  • Bei der Verweilzeit (dwell time) ist auf die Zykluszeit des Prüflings zu achten. Die unten angegebenen Werte sind lediglich Mindestzeiten.

Beispielhafte Einstellungen für einen Messempfängers

Frequency range [kHz]

Band width [Hz]

Dwell time Peak & Average [ms]

Step size [Hz]

Detector

 0 – 1,0

10

150

5

Peak/Average

1,0 – 10

100

150

50

Peak/Average

10 – 100

1k

100

500

Peak/Average

100-200

10k

100

5k

Peak/Average

Beispielhafte Grenzwerte für die Messung

Frequency range [Hz]

class

Average limits
[dB(µA rms.)]

Peak limits
[dB(µA rms.)]

QuasiPeak limits
[dB(µA rms.)]

Bemerkungen

20 - 1k

-

120

90

-



1k - 20k

-

120 - 20 x log (f)

70

-

(f in kHz)
