Abstrahlungsmessungen mit der Antenne
|
|
|
|
|
Grund der Prüfung
|
|
|
|
Der Sinn dieser Prüfung ist es, die Höhe der Abstrahlung eines elektromagnetischen Feldes von einer elektronischen Baugruppe und deren Zuleitungen zu bestimmen. Durch die Messung wird festgestellt, ob ein Einfluss auf andere elektronische Baugruppen vorhanden sein kann. Im Automobil werden dabei in erster Linie die Einflüsse auf Kommunikations- und Unterhaltungsgeräte untersucht.
|
|
|
|
|
|
Referenzdokumente
|
|
|
|
Diese Seite referenziert auf die CISPR-25.
|
|
|
Mechanischer Aufbau der Prüfung
|
|
|
|
|

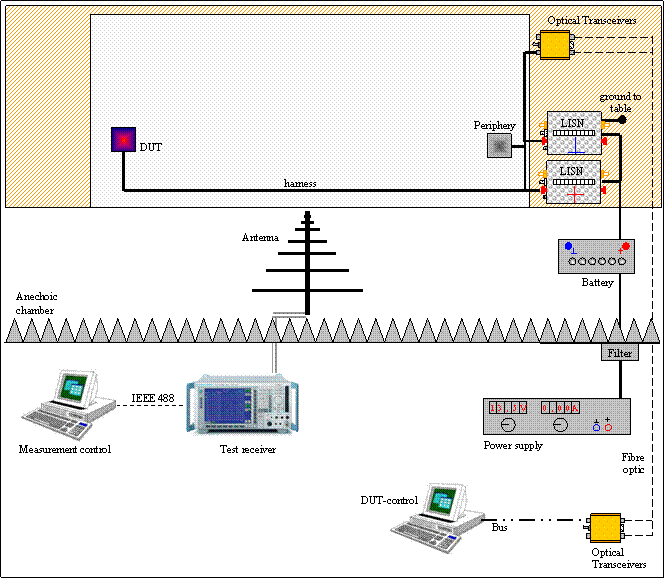

Verschaltung des Prüfaufbaus
|
|
|
|
|
Frequency range[MHz]
|
Band width [kHz]
|
Dwell time Peak & Average [ms]
|
Dwell time QuasiPeak [s]
|
Step size [kHz]
|
Detector
|
|
0,1 – 30
|
9
|
50
|
1
|
5
|
Peak/Average/QuasiPeak
|
|
30 – 1000
|
120
|
20
|
1
|
50
|
Peak/Average/QuasiPeak
|
|
1000 – 2500
|
120
|
20
|
-
|
50
|
Peak/Average
|
|
1559-1610
|
9
|
20
|
-
|
5
|
Peak/Average
|
|
|
|
|
Beispielhafte Grenzwerte für die Messung
|
|
|
|
|
Frequency range [MHz]
|
class
|
Average limits [dB(µV/m)]
|
Peak limits [dB(µV/m)]
|
QuasiPeak limits [dB(µV/m)]
|
Bemerkungen
|
|
0,10-0,15
|
-
|
41
|
86
|
-
|
|
|
0,15-0,3
|
5
|
26
|
46
|
33
|
LW
|
|
0,3-0,53
|
-
|
41
|
86
|
-
|
|
|
0,53-2
|
5
|
20
|
40
|
27
|
MW
|
|
2-5,9
|
-
|
34
|
75
|
-
|
|
|
5,9-6,2
|
5
|
20
|
40
|
27
|
SW
|
|
6,2-26
|
-
|
34
|
54
|
-
|
|
|
26-30
|
5
|
20
|
40
|
27
|
|
|
30-54
|
5
|
20
|
40
|
27
|
VHF
|
|
54-68
|
-
|
44-25,13xlog(f/30)
|
67-25,13xlog(f/30)
|
-
|
|
|
68-87
|
5
|
15
|
35
|
22
|
TV Band I, VHF
|
|
76-108
|
5
|
18
|
38
|
25
|
FM
|
|
108-138
|
-
|
34+15,13xlog(f/75)
|
57+ 15,13xlog(f/75)
|
-
|
|
|
138-175
|
4
|
21
|
41
|
28
|
VHF
|
|
175-300
|
-
|
34+15,13xlog(f/75)
|
57+ 15,13xlog(f/75)
|
-
|
|
|
300-330
|
5
|
18
|
32
|
-
|
RKE (Keyless entry)
|
|
330-370
|
-
|
34+15,13xlog(f/75)
|
57+ 15,13xlog(f/75)
|
-
|
|
|
370-420
|
-
|
31
|
50
|
-
|
UHF
|
|
420-450
|
5
|
18
|
32
|
-
|
RKE (Keyless entry)
|
|
450-820
|
5
|
31
|
41
|
-
|
UHF
|
|
820-960
|
5
|
24
|
44
|
31
|
|
|
960-1000
|
-
|
45
|
68
|
-
|
|
|
1447-1494
|
5
|
24
|
28
|
-
|
DAB Band
|
|
1559-1610
|
5
|
10
|
35
|
-
|
GPS-Band, important limit, GPS signal very low
|
|
1800-2170
|
4
|
30
|
50
|
-
|
GSM 1800, GSM 1900, 3G/IMT2000
|
|
2320-2345
|
4
|
30
|
40
|
-
|
SDARS
|
|
2400-2500
|
4
|
30
|
50
|
-
|
Bluetooth
|
|
|
|
|
Einstellungen für die Messungen mit einem Receiver nach der EU Gesetzgebung
|
|
|
|
|
Frequency range[MHz]
|
Band width [kHz]
|
Dwell time Peak & Average [ms]
|
Dwell time QuasiPeak [s]
|
Step size [kHz]
|
Detector
|
|
30 – 1000
|
120
|
20
|
1
|
50
|
Peak/Average/QuasiPeak
|
|
|
|
|
Grenzwerte für die Messung nach der EU Gesetzgebung
|
|
|
|
|
Frequency range[MHz]
|
Average limits [dB(µV/m)]
|
QuasiPeak limits [dB(µV/m)]
|
Bemerkungen
|
|
30-75
|
52 – 25,13 log (f/30)
|
62 – 25,13 log (f/30)
|
|
|
75-400
|
42 + 15,13 log (f/75)
|
52 + 15,13 log (f/75)
|
|
|
400-1000
|
53
|
63
|
|
|
|
|
|
Grundsätzlich ist dabei sinnvoll, erst mit dem Peak Detektor zu messen und mit dem Quasi-Peak Detekor nur dann nachzumessen, wenn die Grenzwerte des Quasi-Peak Detektors mit dem Peak Detektor überschritten wurden. Dies kann die Messzeit extrem verkürzen.
|
|
