21.02.2009

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Widerstandsfähigkeit des Elektronik gegen ESD-Entladungen zu prüfen, während der die elektronische Schaltung im Betrieb ist. Grundsätzlich sind dabei die Ergebnisse der Prüfung bei zwei unterschiedliche Fälle zu betrachten. Der erste Fall ist die normale Benutzung. In diesem Fall sind z.B. Entladungen auf Taster möglich oder an Stellen die während der normalen Benutzung erreichbar sind. Dies ist auch entscheidend vom Verbauort des Produkts abhängig. Im zweiten Fall ist der Werkstattfall zu betrachten, bei dem eventuelle Schutzverkleidungen entfernt wurden um Fehler zu suchen. Dabei kann allerdings ein gewisse Sachkenntnis des Monteurs und entsprechende Schutzmassnahmen erwartet werden.

Referenzdokumente

Diese Seite referenziert auf die ISO 10605.

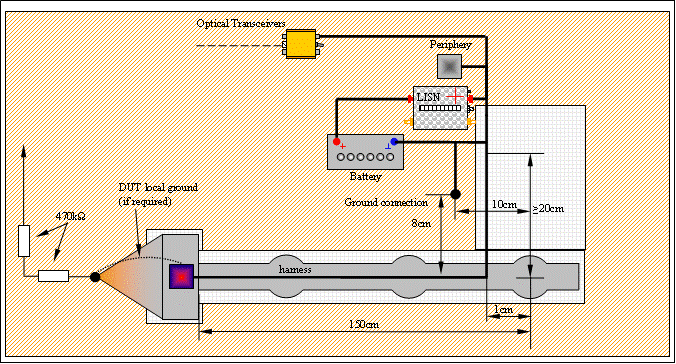

Aufbau der Prüfung

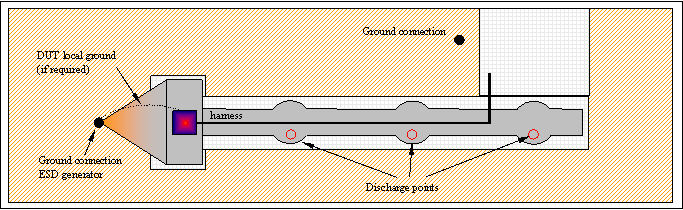

Entladepunkte

Durchführung einer Messung

• Prüfling wird angeschlossen
• Prüfling ohne Isolierung direkt auf die Koppelstruktur zu legen.
• Die Masse der ESD Pistole wird direkt mit der HCP, über eine Leitung die nicht länger als 1m sein darf, verbunden.
• Besitzt der Prüfling ein Kunstoffgehäuse auf dem ein elektrisch leitfähiges Typenschild oder eine elektrisch leitfähige Befestigung angebracht wird, ist diese bestimmungsgemäss zu montieren.
• Die Prüfungen dürfen nur bei einer Umgebungsluftfeuchtigkeit von maximal 40% durchgeführt werden. Dabei gilt je niedriger, desto besser für den Test und um so härter die Prüfung.
• Bei der Kontaktentladung ist auf alle drei Entladeinseln zu entladen.
• Bei den Entladungen von der niedrigsten zur höchsten Spannung zu entladen. Nach jeder Spannung ist die Funktion des Prüflings zu überprüfen.
• Bei jeder Spannung ist eine Reihe von Entladungen getrennt durch die definierte Wartezeit durchzuführen.
• Vor dem Erhöhen der Spannungen ist die Entladung mit der positiven und der negativen Entladespannung durchzuführen.

Beispielhafte Einstellungen für die ESD Pistole

Beispielhafte Grenzwerte für die Messung

Nach Durchführung der ESD Handling Prüfung ist:
a) die Stromaufnahme des Gerätes zu ermitteln und mit der Stromaufnahme vor der Prüfung zu vergleichen und
b) Die Impendanz und die Kennlinien aller Anschlüsse aufzunehmen und mit den Werten vor der Prüfung zu vergleichen.
Bei einer Abweichung von mehr als 5% ist die Prüfung als nicht bestanden zu werten, bzw. sollte über die Ergebnisse diskutiert werden.
