07.02.2009

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Widerstandsfähigkeit des Elektronik gegen ESD-Entladungen zu prüfen, während der die elektronische Schaltung nicht im Betrieb ist (Es liegt keine Spannung an). Die sind Fälle wie sie zum Beispiel während der Montage, des Transports oder Reparaturarbeiten auftreten.

Referenzdokumente

Diese Seite referenziert auf die ISO 10605.

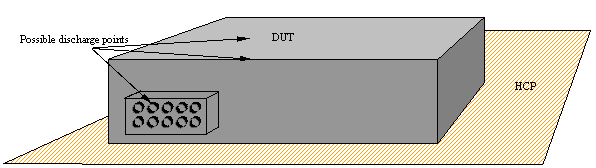

Aufbau der Prüfung

Durchführung einer Messung

• Prüfling wird nicht angeschlossen
• Prüfling ohne Isolierung direkt auf die Masseplatte legen (Horizontale Koppelplatte - HCP)
• Die Masse der ESD Pistole wird direkt mit der HCP, über eine Leitung die nicht länger als 1m sein darf, verbunden.
• An den Anschlusspins darf zur Entladung eine Verlängerung von einigen mm angebracht werden um die Pins kontaktieren zu können. Der Draht muss einen Leitungsquerschnitt von 0,5mm² bis 2mm² besitzen
• Besitzt der Prüfling ein Kunstoffgehäuse auf dem ein elektrisch leitfähiges Typenschild oder eine elektrisch leitfähige Befestigung angebracht wird, ist diese bestimmungsgemäss zu montieren.
• Die Prüfungen dürfen nur bei einer Umgebungsluftfeuchtigkeit von maximal 40% durchgeführt werden. Dabei gilt je niedriger, desto besser für den Test und um so härter die Prüfung.
• Bei der Kontaktentladung ist auf alle metallisch leitfähigen Punkte zu entladen, die durch einfaches berühren zu erreichen sind. Beispielsweise sind das Schrauben, Kontakte in Anschlusssteckern, Taster, Befestigungen oder ähnliches.
• Mit der Luftenladung sind z.B. Schlitze oder Stossstellen im Gehäuse abzudecken.
• Die Entladepunkte sind zu dokumentieren
• Bei den Entladungen von der niedrigsten zur höchsten Spannung zu entladen. Nach jeder Spannung ist die Funktion des Prüflings zu überprüfen.
• Bei jeder Spannung ist eine Reihe von Entladungen getrennt durch die definierte Wartezeit durchzuführen.
• Vor dem Erhöhen der Spannungen ist die Entladung mit der positiven und der negativen Entladespannung durchzuführen.

Beispielhafte Einstellungen für die ESD Pistole

Beispielhafte Grenzwerte für die Messung

Nach Durchführung der ESD Handling Prüfung ist:
a) die Stromaufnahme des Gerätes zu ermitteln und mit der Stromaufnahme vor der Prüfung zu vergleichen und
b) Die Impendanz und die Kennlinien aller Anschlüsse aufzunehmen und mit den Werten vor der Prüfung zu vergleichen.
Bei einer Abweichung von mehr als 5% ist die Prüfung als nicht bestanden zu werten, bzw. sollte über die Ergebnisse diskutiert werden.
